PENGERTIAN MODEL DATA

Sekumpulan konsep-konsep untuk menerangkan data,

hubungan-hubungan antara data dan batasan-batasan data

yang terintegrasi di dalam suatu organisasi

JENIS-JENIS MODEL DATA

A. Model data berbasis objek

B. Model data berbasis record

C. Model data fisik

D. Model data konseptual

PENGERTIAN MODEL DATA :

Sekumpulan konsep-konsep untuk menerangkan data,

hubungan-hubungan antara data dan batasan-batasan data

yang terintegrasi di dalam suatu organisasi

JENIS-JENIS MODEL DATA

A. Model data berbasis objek

B. Model data berbasis record

C. Model data fisik

D. Model data konseptual

A. OBJECT BASED DATA MODEL

Model data berbasis objek menggunakan konsep

entitas, atribut dan hubungan antar entitas.

Terdiri dari :

1. Entity Relationship model

2. Semantik data model

1. ENTITY RELATIONSHIP MODEL

Model untuk menjelaskan hubungan antar data dalam

basis data berdasarkan suatu persepsi bahwa real

word terdiri dari objek-object dasar yang mempunyai

hubungan atau relasi antara objek-objek tersebut

E-R MODEL berisi ketentuan /aturan khusus yang harus

dipenuhi oleh isi database. Aturan terpenting adalah

MAPPING CARDINALITIES, yang menentukan jumlah

entity yang dapat dikaitkan dengan entity lainnya melalui

relationship-set.

Simbol yang digunakan :

 : menujukkan objek dasar



: menunjukkan relasi



: menunjukkan atribut dari objek dasar

2. BINARY MODEL

Pemetaan data dengan menggunakan 0 dan 1, atau true dan

false dengan kondisi tertentu atau hanya dalam alternatif.

3. SEMANTIC MODEL

Hampir sama dengan Entity Relationship model dimana

relasi antara objek dasar tidak dinyatakan dengan simbol

tetapi menggunakan kata-kata (Semantic). Sebagai

contoh, dengan masih menggunakan relasi pada Bank X

sebagaimana contoh sebelumnya, dalam semantic

model adalah seperti terlihat pada gambar di atas.

Tanda-tanda yang menggunakan dalam semantic model

adalah sebagai berikut :

: menunjukkan adanya relasi
: menunjukkan atribut

B. RECORD BASED DATA MODEL

Model ini berdasarkan pada record untuk menjelaskan

kepada user tentang hubungan logic antar data dalam

basis data

PERBEDAAN DENGAN OBJECT BASED DATA MODEL

Pada record based data model disamping digunakan

untuk menguraikan struktur logika keseluruhan dari

suatu database, juga digunakan untuk menguraikan

implementasi dari sistem database (higher level

description of implementation)

Terdapat 3 data model pada record based data model :

1. Model Relational,

Dimana data serta hubungan antar data direpresentasikan

oleh sejumlah tabel dan masing-masing tabel terdiri dari

beberapa kolom yang namanya unique. Model ini

berdasarkan notasi teori himpunan (set theory), yaitu

relation.

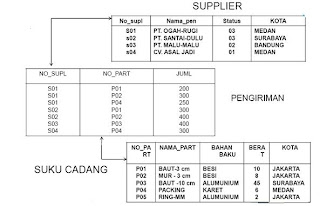

Contoh : data base penjual barang terdiri dari 3 tabel :

– Supllier

– Suku_cadang

– Pengiriman

2. Model Hirarki

Dimana data serta hubungan antar data

direpresentasikan dengan record dan link (pointer),

dimana record-record tersebut disusun dalam bentuk

tree (pohon), dan masing-masing node pada tree

tersebut merupakan record/grup data elemen dan

memiliki hubungan cardinalitas 1:1 dan 1:M

3. Model Jaringan

Distandarisasi tahun 1971 oleh Database Task Group

(DBTG) atau disebut juga model CODASYL

(Conference on Data System Language), mirip dengan

hirarkical model dimana data dan hubungan antar data

direpresentasikan dengan record dan links.

Perbedaannya terletak pada susunan record dan linknya

yaitu network model menyusun record-record dalam

bentuk graph dan menyatakan hubungan cardinalitas

1:1, 1:M dan N:M

C.PHYSICAL DATA MODEL

Digunakan untuk menguraikan data pada internal level

Beberapa model yang umum digunakan :

– Unifying model

Model ini menggabungkan memori dan transaksi

database dalam satu kesatuan model.

– Frame memory

Frame Memory adalah sebuah virtual view dari tempat

penyimpanan sekunder yang digunakan untuk

mendukung penyimpanan record database

D. MODEL DATA KONSEPTUAL

Model yang dibuat berdasarkan anggapan bahwa dunia

nyata terdiri dari koleksi obyek-obyek dasar yang dinamakan

entitas (entity) serta hubungan (relationship) antara entitasentitas

itu. Biasanya direpresentasikan dalam bentuk Entity

Relationship Diagram.

Manfaat Penggunaan CDM dalam perancangan database :

• Memberikan gambaran yang lengkap dari struktur basis

data yaitu arti, hubungan, dan batasan-batasan

• Alat komunikasi antar pemakai basis data, designer, dan

analis.
