PERANCANGAN DAN IMPLEMENTASI BASIS
DATA MENGGUNAKAN DB Designer

PERANCANGAN DAN IMPLEMENTASI BASIS DATA MENGGUNAKAN MYSQL

Perangkat Lunak Bantu untuk Perancangan Basis Data

Pada perangkat lunak bantu telah tersedia komponenkomponen (notasi-notasi) perancangan basis data. Salah satu perangkat lunak bantu untuk keperluan semacam itu adalah DBDesigner yang dioptimalkan untuk MySQL Database.

· Tampilan jendela DBDesigner

Contoh penggunaan DBDesigner

Menggunakan Komponen TABEL dan RELASI
Klik komponen Tabel pada toolbar seperti di gambar berikut.

Letakan komponen tsb. pada page

area sehingga muncul komponen

Tabel (Table_01) pada page area,

kemudian klik kanan komponen

tsb sehingga muncul menu dan

pilihlah Edit Object seperti berikut.

Menu Edit Object akan menampilkan jendela Table Editor.
Pada Table Editor kita bisa menentukan properties dari tabel seperti nama tabel, tipe data, primary key dsb.
Ubah dan simpanlah properties tabel (Table _01) menjadi tabel faktur (struktur tabel seperti pada pembahasan LRS tanpa ada FK) seperti berikut.

Ulangi langkah-langkah menggunakan komponen Table di atas (tabel faktur) untuk tabel barang dan langganan (struktur tabel seperti pada pembahasan LRS tanpa ada FK). Sehingga ada 3 komponen Table seperti gambar berikut.

Langkah berikutnya membuat relasi 1-M antara langganan dengan faktur dengan cara klik komponen 1-n Relation pada toolbar seperti di gambar berikut.

Klik di tabel langganan kemudian klik di tabel faktur, sehingga muncul komponen relasi yang menghubungkan kedua tabel tsb. dan FK (NLgn) berada pada tabel faktur, seperti gambar berikut.

Langkah berikutnya membuat relasi M-M antara faktur dengan barang dengan cara klik komponen n-m Relation pada toolbar seperti di gambar berikut.

Klik di tabel faktur kemudian klik di tabel barang, sehingga muncul komponen relasi yang disertai munculnya tabel baru (faktur_has_barang) dan FK (Nfak & NBrg) berada pada tabel tsb, seperti gambar berikut.

Edit properties tabel faktur_has_barang yaitu dengan mengganti nama menjadi tabel transaksi dan menambahkan field Qty dan HrgTran. Sehingga menjadi seperti gambar berikut.

Untuk mengekspor hasil rancangan database ke dalam database digunakan Database Synchronization. Database yang digunakan pada contoh ini adalah MySQL. Sebelum melakukan sinkronisasi, kita perlu membuat koneksi ke database MySQL terlebih dahulu. Jika remote connection dengan root diperbolehkan maka gunakan user root. Jika tidak maka kita butuh membuat user baru terlebih dahulu. Berikut ini adalah cara bagaimana membuat user baru yaitu db_owner.

Lakukan login terlebih dahulu ke MySQL dengan memasukkan password root.

Buat user baru bernama dbo dengan password ”owner”. Ketikkan 3 perintah dibawah ini















Buat Database baru yaitu dbpenjualan

Mengekspor Tabel Hasil Rancangan Ke Server Database Mengekspor tabel ke server database bisa dilakukan dari menu Database Database Sychronisastion seperti gambar berikut.

Lalu pilih MySQL sebagai database dan kemudian klik New Database Connection

Masukkan Nilaiberikut:
Connection Name : MySQL
Hostname : localhost
Database Name : dbpenjualan
UserName : dbo
Password : owner
Lalu klik OK


























Klik Connect untuk terkoneksi ke MySQL

Setelah tampil jendela seperti di atas, selanjutnya klik tombol EXECUTE untuk mengekspor tabel ke server database MySQL  dan akan tampil progress report seperti berikut
Klik Execute untuk mengeksekusi sinkronisasi

Implementasi Basis Data

Menggunakan SQLYog (MySQL GUI) SQLyog merupakan salah satu perangkat lunak yang berfungsi

untuk mengelola database MySQL dengan menggunakan Graphical User interface (GUI).

Berikut ini beberapa fungsi yang bisa digunakan pada SQLYog:

Membuat koneksi ke server MySQL

Klik menu File > New Connection akan tampil jendela koneksi

berikut.

Klik tombol New dan akan tampil jendela New Connection,

isilah nama koneksi kemudian klik OK seperti gambar berikut.

Membuat database
Pilih menu DB > Create Database, kemudian tentukan nama

database (data_penjualan).

Membuat tabel

Klik pada database untuk mengaktifkannya.

Berikut ini untuk membuat tabel langganan (lgn), pilih menu

DB > Create Table, kemudian tentukan field- fieldnya,

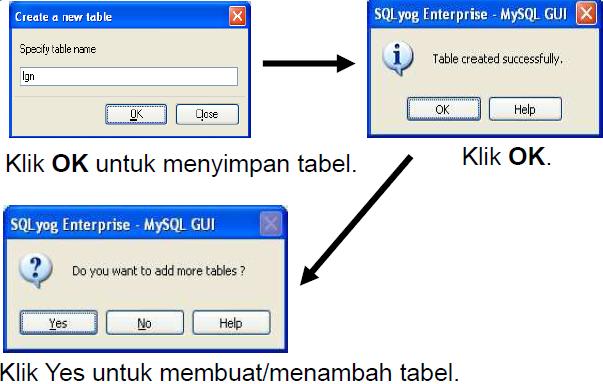

kemudian klik Create Table dan tentukan nama tabel.

Tambahkan beberapa tabel-tabel yang lain sbb

Tabel FAKTUR:

Tabel TRANS:

Tabel BARANG





Melihat tabel yang telah terbentuk

Melihat struktur tabel                                                                           Mengubah struktur table

Pilih menu Table > Alter Table, kemudian ubahlah.

Jika telah selesai klik Alter

Manipulasi data pada tabel

Untuk menambah, mungubah, menghapus dan melihat data pada tabel bisa dilakukan langsung pada tab Table

Data seperti halnya pada MS-Access.

Mengeksekusi perintah SQL

Perintah-perintah SQL bisa dieksekusi dengan cara menuliskannya terlebih dahulu pada tab Query,
